焊脚尺寸

角焊缝的焊脚尺寸是指焊缝根角至焊缝外边的尺寸。

     焊脚尺寸（fillet weld size）在GB/T3375-94焊接术语中定义为：

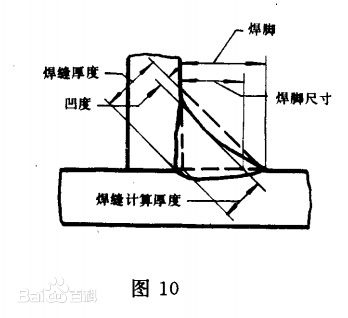

     在角焊缝横截面中画出的最大等腰直角三角形中直角边的长度，见图。

     在钢结构设计说明中要求的焊脚尺寸不小于最薄件厚度。

     角焊缝有效截面：横截面上焊缝表面曲线最低点处的切线与母材交线的三角形截面。

     角焊缝有效计算厚度：角焊缝根部到切线的垂直距离。

     通常，设计计算得出有效计算厚度he，工程检验时，he是假想的，测量he很难，转而测量焊角尺寸L。如果角焊缝表面是平直的，或凸的，等腰三角形，则按几何关系可求出：he=0.7L。因此可用焊缝角规测量出L。对于船形焊，角焊缝表面呈凹形，则理论上最低点切线并不与实际的焊脚连线重合，按实际焊脚尺寸测量值大于设计值。可根据横截面图，得出差值，例如差值3mm，设计要求L=8mm，检验验收时，实际测量的L=8+3=11mm。
